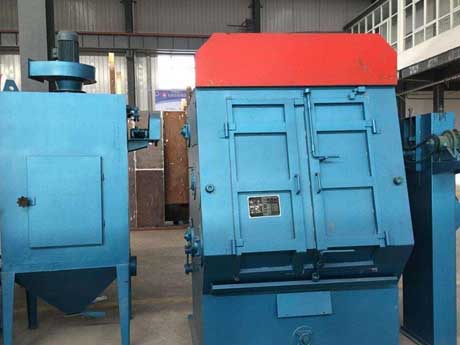

履带式抛丸机

产品介绍

履带式抛丸机是高强度耐磨橡履带或锰钢履带装载工件。它利用高速回转的叶轮，将弹丸抛向室体内的工件上，达到清理的目的。它适合用于小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和表面强化，特别适用于不怕碰撞的零件的清理及强化。

履带式抛丸机结构及原理：

本机是一种小型的清理设备，主要由清理室、抛丸器总成、提升机、分离器、电气系统等部分组成。

工作原理：在清理室中加入规定数量的工件，机器启动后，抛丸器高速抛出的弹丸形成流丸束，均匀地打击在工件表面上，从而达到清理、强化的目的。抛出的弹丸及砂粒，流入提升机内，由提升机提升到分离器中进行分离。粉尘由风机吸送到除尘器中过滤，清洁空气排入大气中，布袋上的灰尘经机械振打落入除尘器底部的集尘箱中，用户可定期清除，废砂由废料管流出，用户可回用。丸砂混合物由回用管收回进入室体，待分离器分离后再回用，干净的弹丸由电磁供丸闸门进入抛丸器抛打工件。

履带式抛丸机用途：

　　本机综合外技术，是一种清理效果好、结构紧凑、噪声小、的清理设备，应用于大中批量生产的表面除锈或抛丸强化，具有以下特点：

　　1、采用悬臂离心式抛丸器，具有使用寿命长、结构简单等特点;

　　2、 采用75 m/s, 80 m/s, 85 m/s三种抛射速度。

　　3、皮带轮采用上的快换结构，有利于提高生产效率，降低劳动强度。

　　4、采用BE型分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用;

　　5、采用袋式除尘器，粉尘排放浓度低于我国的标准，改善了工人的劳动环境;

　　6、本机型增加了手动分丸闸，出料门等一些特殊机构。

　　7、本机型的履带式抛丸机即可单机使用，又可配线使用。

履带式抛丸机安装：

　　根据当地土质配置混凝土，用水平仪检查平面纵横水平后，即可进行安装，并将各地脚螺栓紧固;

　　1.本机出厂前已将清理室、抛丸器等部分组装成一体，提升机与清理室上的提升机用螺栓紧固。斗式提升机安装时，应注意调整上端主动皮带轮轴承座，使之保持水平，以免皮带跑偏。

　　2.将手动分丸闸及供丸闸安装在分离器上，按除尘系统图连接所有的管路，分离后的废料用户可自备废料桶处理;

　　3.分离器正常工作时，弹丸流幕不应有 缺口，如果不能形成满幕帘，应调整序号1重锤直至形成满幕帘。如果丸砂分离效果不好，可调整分离级板，以得到良好的分离效果，弹丸过筛后的大块物料，应定期清除;

　　4.提升机皮带由用户配孔联接。
